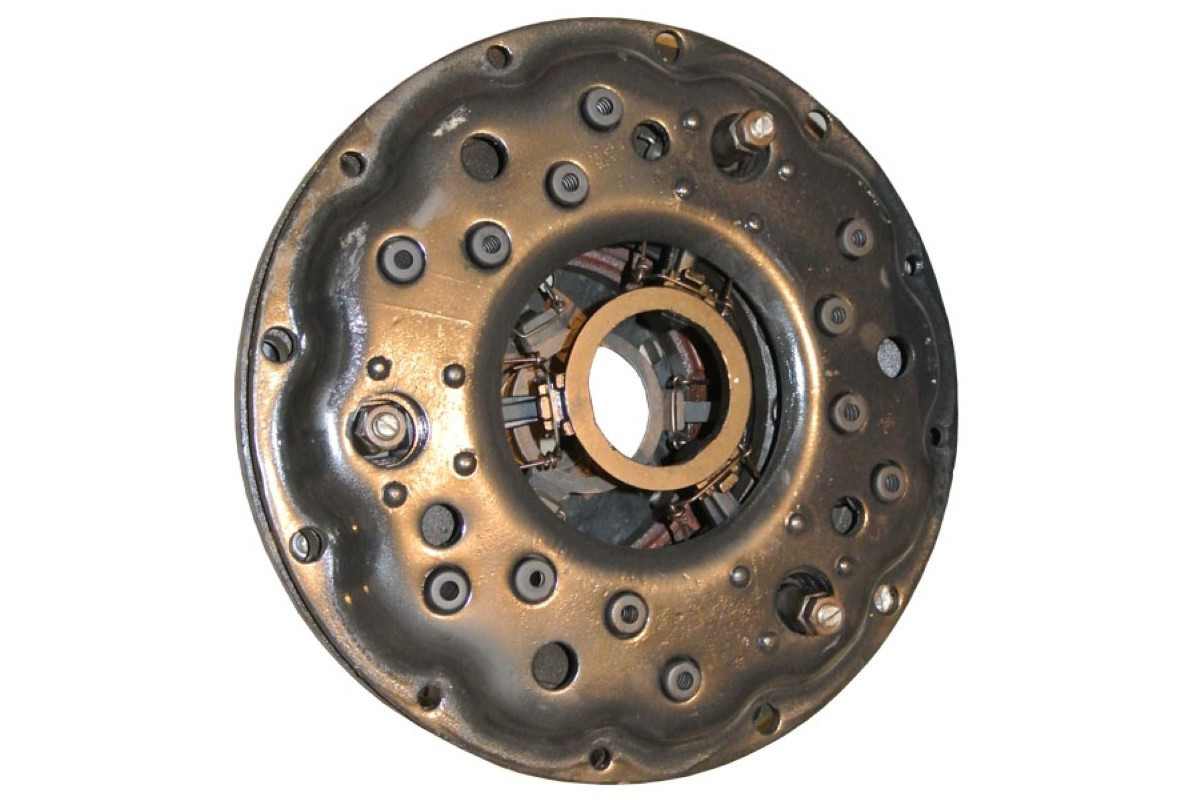

Кошик зчеплення А-01М, 01М-21С2-1 / 01М-21С1

Технічні характеристики кошика муфти зчеплення

Кошик зчеплення – то елемент зчеплення, який прикріплений до маховика двигуна. Забезпечує з'єднання маховика з диском зчеплення.

На озброєнні у трелювальних тракторів ТТ-4, а також для тракторів Т-4А застосовуються сухі дводискові постійно замкнутого типу муфти зчеплення з гідропідсилювачем. Керування муфтою здійснюється за допомогою педалі. Габаритні розміри даної муфти збільшено з-за напруженого режиму роботи і підвищеної переданої потужності. Муфта з'єднується з проміжним валом реверсу за допомогою еластичної карданної передачі. Передача має гумові втулки і складається з з'єднаних один з одним виделками двох карданних головок.

До важелів управління муфтою А-01, Д-461 можна віднести регулювання вільного ходу (педаль зчеплення) та положення провідного проміжного диска. Для регулювання вільного ходу обертають корончаті гайки тяг для забезпечення зазору 3.5-4.5 мм між упором підшипника (вижимного) і кінцями важелів (віджимних), при цьому допустима різниця зазору для окремо взятих важелів не повинна перевищувати установлену величину в 0.3 мм Для регулювання положення проміжного диска в нього закручують до упору гвинти для забезпечення відводу на 1 мм назад середнього диска.

​

Рис.1 — Корзина зчеплення 01М-21С2-1 дизеля А-01М, Д-461

1 — Диск ведений з накладками; 2 — Диск ведучий середній; 3 — Болт віджимного важеля; 4 — Вал зчеплення; 5 — Диск ведучий крайній; 6 — дистанційна Втулка; 7 — Шпилька М12х115; 8 — Шайба пружинна 12Н65Г; 9 — Шплінт; 10 — Гайка М12 ; 11 — Палець віджимного важеля; 12 — провідний Палець; 13 — Пружина віджимного важеля; 14 — Корпус муфти зчеплення в зборі; 15 — Гайка віджимного болта; 16 — Скоба; 17 — Упор натискного підшипника; 18 — Кільце стопорне; 19 — Кришка пальника; 20 — Кришка люка; 21 — Болт; 22 — Рукоятка важеля; 23 — Важіль з віссю у зборі; 24 — Упор пружини; 25 — Болт М12х35; 26 — Шплінт 3,2х32; 27 — Болт М10х35; 28 — Гвинт М6х16; 29 — Шпонка сегментна 5х9; 30 — Пружина; 31 — Кулька; 32 — Планка фіксуюча; 33 — Корпус зовнішнього підшипника; 34 — Втулка валу вилки виключення; 35 — Манжета; 36 — Обойма; 37 — Шарикопідшипник 412; 38 — Маслянка; 39 — натискна Кришка; 40 — Кільце; 41 — Гайка М10; 42 — Шайба пружинна 10Н65Г; 43 — Манжета; 44 — Шпилька М10х45; 45 — Важіль вимикання, шестерні в зборі; 46 — Корпус муфти вимикання; 47 — Шарикопідшипник 46120; 48 — Кільце ущільнювальне; 49 — Кільце сальника; 50 — Кришка муфти зчеплення; 51 — Кільце сальника; 52 — Вилка вимикання; 53 — Вал вилки вимикання; 54 — Шпонка сегментна 10х13; 55 — Шплінт 3,2х25; 56 — Болт балансувальний; 57 — Кільце віджимних важелів; 58 — Важіль віджимною; 59 — Стакан пружини зчеплення; 59 — Стакан пружини зчеплення; 60 — Пружина муфти зчеплення внутрішня; 61 — Пружина; 62 — Шайба 13х24х2; 63 — Шайба віджимного важеля; 64 — Підп'ятник пружини зчеплення; 65 — Пружина віджимна.
